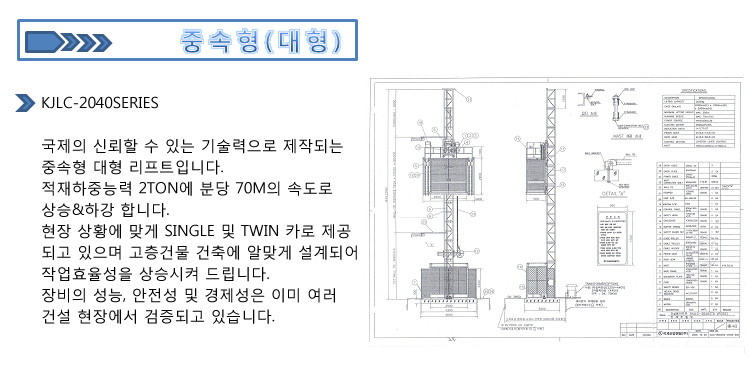

[대형] 중속형
|
 |
|
글쓴이 :
국제산업렌…
 조회 : 394
|
| 구 분 |
사 양 |
| 1. 적재 하중 |
2000kg |
| 2. 승강 방식 |
RACK and PINION DRIVE |
| 3. 양 정 |
MAX. 200m |
| 4. 정격 속도 |
MAX 70m/min |
| 5. 구동 모터 |
26kw X 4P X 60Hz X 2EA |
| 6. 브레이크 |
DC103V, 260Nm X 2EA |
| 7. 헬리컬베벨기어 감속기 |
I = 1/10.97 |
| 8. 피니언 |
M = 8, Z = 15 |
| 9. 낙하방지장치 |
SD-100 |
| 10. 마스트 지지대 |
최초설치구간 = 6m 이내 SPACING(간격) = 10m |
| 11. 보조 크레인 용량 |
200kg |
| 12. Power Source |
주전원 |
AC 440V X 3Ø X 60Hz |
| 제어 및 조작전원 |
AC 110V X 1Ø X 60Hz |
| 13. 변압기 용량 |
75 KVA |
| 14. Main Cable |
3PNCT(또는 동등이상의 CABLE) X 25sq X 4P |
| 15. Molded Case Circuit Breaker(MCCB) |
200A |
| 16. 케이지 |
SIZE |
4000mm(L)x1500mm(B)x2900mm(H) |
| GRAVITY |
1500kg |
| 17. 마스트 |
SIZE |
650mm x 650mm x 1508mm |
| GRAVITY |
165kg |
| 18. 기초크기 |
4500mm(L)x4500mm(W)x300mm(H) |
|
|
